PVDF管(聚偏氟乙烯管)，分子鏈間排列緊密，有較強的氫鍵，天性耐燃，結晶度65%~78%，長期使用溫度－40～150℃。其突出特點是機械強度高，耐輻照性好，可在戶外長期使用，無需保養。具有良好的化學穩定性，在室溫下不被酸、堿、強氧化劑和鹵素所腐蝕，廣泛應用于石油化工、電子電氣、鋼廠酸洗、酸堿液的輸送。
鎮江榮誠管業有限公司生產各類化工防腐管道，深耕優品優質的防腐管道行業產品的研發生產，為客戶提供滿意的產品。工廠自主品牌“榮誠星”，是PVDF、PP、FRPP、PPH、MPP、PE、HDPE管道、管件、板材、閥門領域的老牌企業，提供多個領域行業的工程管道、工藝管道的一站式服務，從生產、制作、銷售、安裝、售后，層層把關，為客戶提供滿意的服務。
PVDF管、管件物化性能參數：
|
性能項目
|
試驗條件[狀態]
|
測試方法
|
測試數據
|
數據單位
|
|
基本性能
|
熔體流動速率
|
230℃,5000g
|
JIS K-7210
|
20
|
G/10min
|
|
物理性能
|
比重
|
30℃
|
ASTM D-792
|
1.78
|
g/ml
|
|
模具收縮率
|
|
注塑
|
2.6(230)
|
%
|
|
機械性能
|
肖氏硬度
|
|
ASTM D-2240
|
78
|
D scale
|
|
拉伸模量
|
5mm/min
|
ISO R-527
|
2280
|
MPa
|
|
拉伸屈服強度
|
50mm/min
|
ISO R-527
|
59
|
MPa
|
|
斷裂伸長率
|
50mm/min
|
ISO R-527
|
60
|
%
|
|
擠壓強度
|
1.5mm/min
|
ASTM D-695
|
80
|
MPa
|
|
彎曲強度
|
1.5mm/min
|
ASTM D-790
|
62
|
MPa
|
|
IZOD缺口沖擊強度
|
|
ASTM D-256
|
10
|
KJ/m2
|
|
拉伸屈服強度
|
5mm/min
|
ISO R-527
|
53
|
MPa
|
|
彎曲模量
|
1.5mm/min
|
ASTM D-790
|
1540
|
MPa
|
|
壓模
|
1.5mm/min
|
ASTM D-695
|
1320
|
MPa
|
|
洛氏硬度
|
|
ASTM D-785
|
116
|
R scale
|
|
電氣性能
|
體積電阻率
|
|
JIS K-6723
|
1015
|
Ω.cm
|
|
熱性能
|
熔點
|
240℃,S.R.50S-1
|
Capirograph
|
12000
|
Poise
|
|
熱變形溫度
|
0.45MPa
|
ASTM D-648
|
156
|
℃
|
|
Critical shear vate of melt fracture
|
240℃
|
Capirograph
|
1000
|
S-1
|
|
熱變形溫度
|
1.82MPa
|
ASTM D-648
|
100
|
℃
|
|
線性熱膨脹系數
|
30-80℃
|
TMA
|
17
|
10-5/℃
|
|
維卡軟化溫度
|
1000g lead
|
ASTM D-1526
|
174
|
℃
|
|
Die sweel
|
240℃,S.R.50S-1
|
Capirograph
|
1.30
|
|
|
其它性能
|
Tm
|
10℃/min
|
DSC
|
177
|
℃
|
|
Tc
|
10℃/min
|
DSC
|
142
|
℃
|
|
ぅinh
|
DMF30℃
|
|
0.85
|
dl/g
|
|
Tc
|
10℃/min
|
DSC
|
56
|
J/g
|

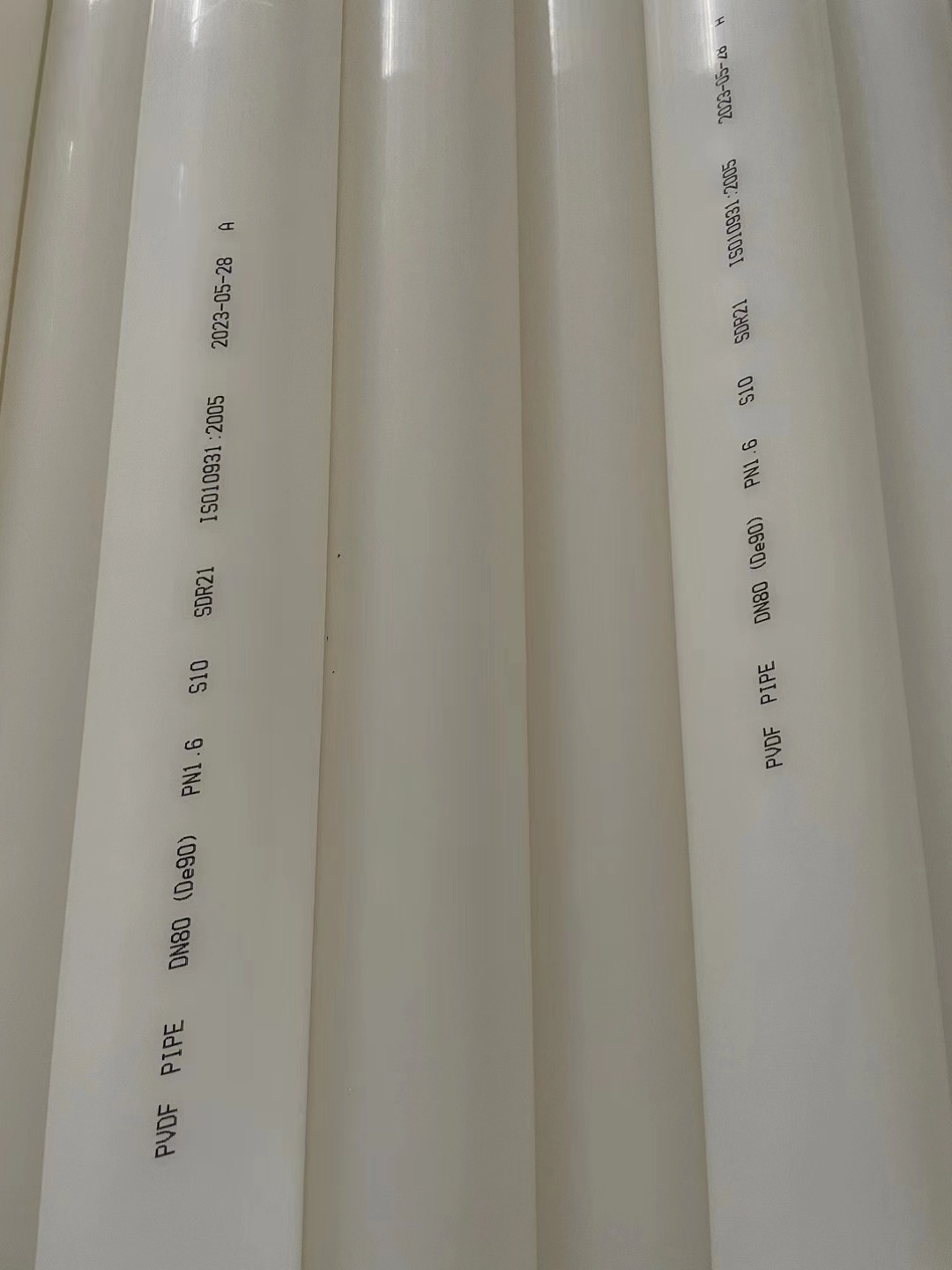

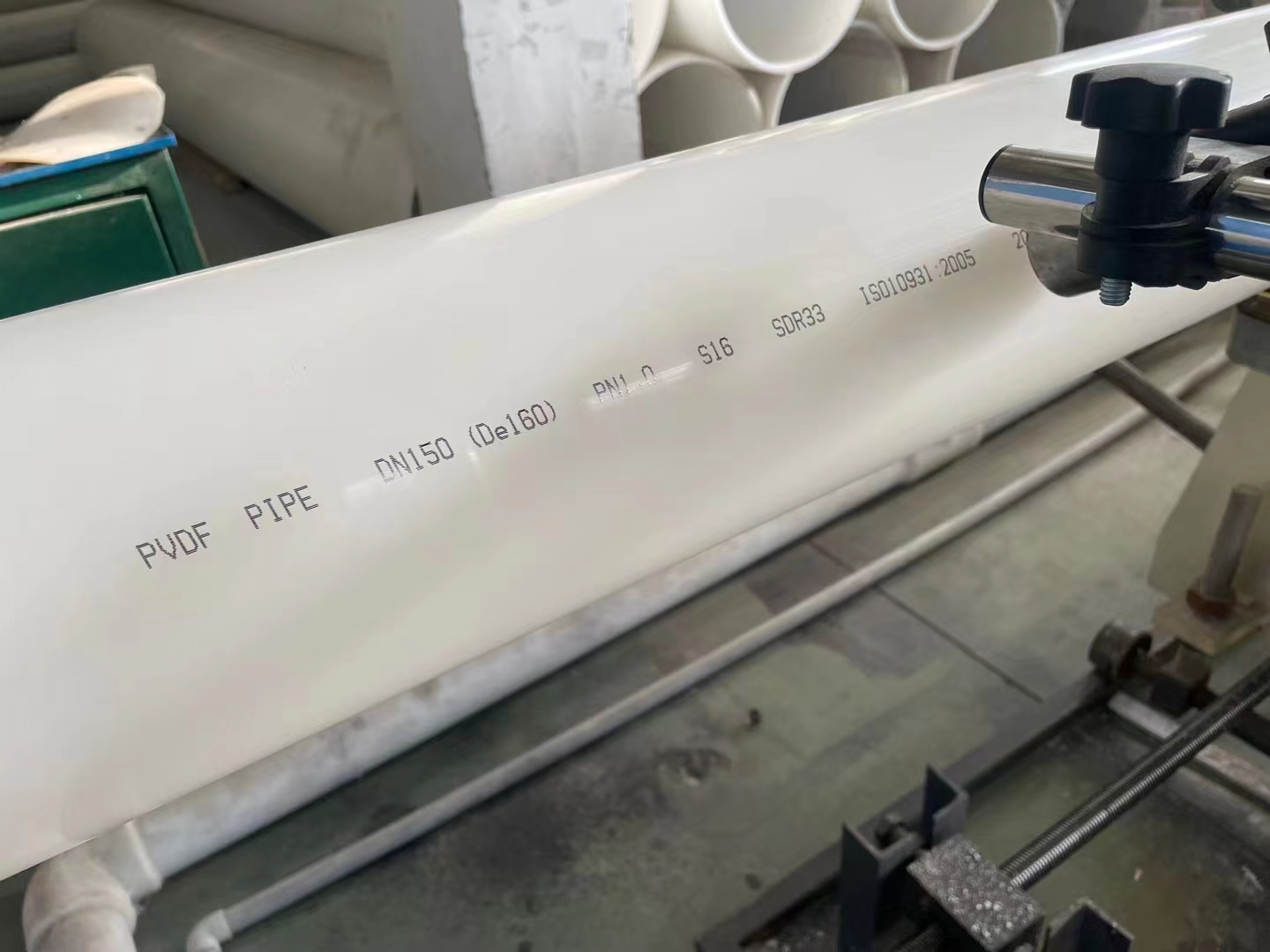

PVDF管規格表：
|
規格
|
風管
|
SDR33 PN1.0
|
SDR21 PN1.6
|
|
壁厚(mm)
|
重量（ka/m）
|
壁厚(mm)
|
重量（ka/m）
|
壁厚(mm)
|
重量（ka/m）
|
|
20
|
|
|
|
|
1.9
|
0.21
|
|
25
|
|
|
|
|
1.9
|
0.27
|
|
32
|
|
|
|
|
2.4
|
0.44
|
|
40
|
|
|
|
|
2.4
|
0.55
|
|
50
|
|
|
|
|
3.0
|
0.85
|
|
63
|
|
|
2.5
|
0.93
|
3.0
|
1.09
|
|
75
|
|
|
2.5
|
1.11
|
3.6
|
1.55
|
|
90
|
|
|
2.8
|
1.48
|
4.3
|
2.22
|
|
110
|
3.0
|
1.94
|
3.4
|
2.20
|
5.3
|
3.32
|
|
125
|
3.0
|
2.21
|
3.9
|
2.84
|
6.0
|
4.24
|
|
140
|
3.0
|
2.49
|
4.3
|
3.52
|
6.7
|
5.31
|
|
160
|
3.0
|
2.85
|
4.9
|
4.54
|
7.7
|
6.96
|
|
180
|
3.0
|
3.21
|
5.5
|
5.74
|
8.6
|
8.73
|
|
200
|
3.0
|
3.58
|
6.2
|
7.19
|
9.6
|
10.83
|
|
225
|
3.0
|
4.03
|
, 6.9
|
8.95
|
10.8
|
13.67
|
|
250
|
3.0
|
4.48
|
7.7
|
11.09
|
11.9
|
16.73
|
|
280
|
3.5
|
5.87
|
8.6
|
13.86
|
13.4
|
21.25
|
|
315
|
4.0
|
7.74
|
9.7
|
17.55
|
|
|
|
355
|
4.0
|
8.49
|
10.8
|
22.00
|
|
|
|
400
|
5.0
|
11.80
|
12.2
|
28.00
|
|
|
長度5m+20mm
PVDF 管的安裝

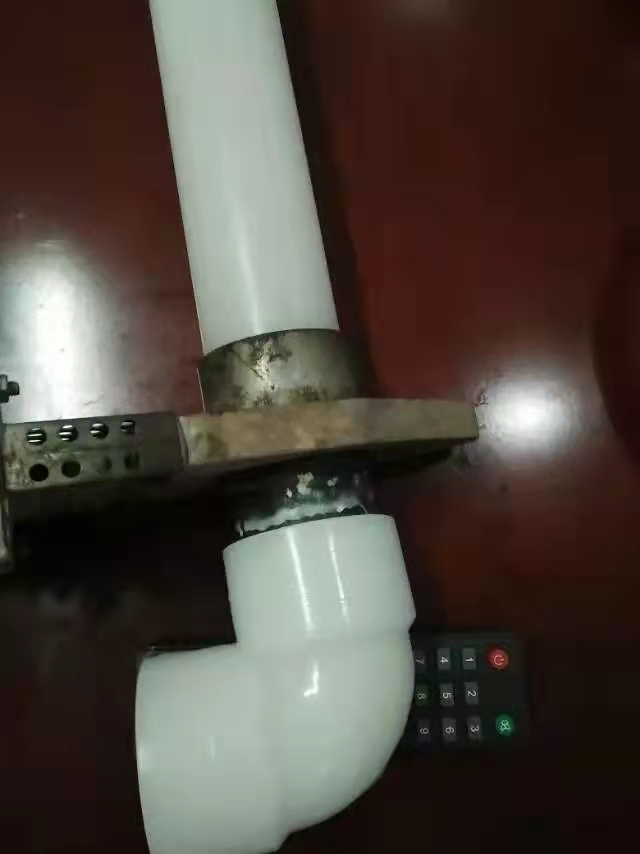

PVDF管、管件的連接方式有熱熔對焊、熱熔承插、承插式三種
① 按圖紙制作、安裝管道支吊架，現場不可避免打孔時應進行吸塵、清潔。
②鑒于 PVDF 管的線膨胩系數較大，特別是用于輸送溫純水時，其伸縮量處理不可忽視；應根據直管段的長度和輸送介質的溫度及環境溫度計算伸縮量，合理設置伸縮節和固定支點。伸縮節和支吊架的形式、位置，一般由工程設計規定。
③為不妨礙管道伸縮，接頭、焊道應離開支吊架設置，離開的凈距離為8cm以上。支吊架的支承方法有松動支承和固定支承兩種形式，在緊固固定支承時，管子與鞍形或U形帶之間應填人橡膠類材料，以免傷及管子。因其工作時的負荷及流體的流動會引起振動，需對閥門本體進行支承
PVDF管道系統的脫氣和壓力泄漏試驗
①在施工中進行黏合連接時黏合劑氣體（溶劑蒸氣） 會滯留管內可能使管子產生裂紋，或使接頭、閥門受損，包括閥門在內的管道系統應處于開放狀態，用潔凈空氣或氮氣吹除
②壓力泄漏試驗。氣壓試驗時，壓力為 0.196MPa (2. 0kg/cm’)；水壓時由設計確定，試驗時自系統較低點供水，試驗介質為純水（與工作介質純度相同)，保持時間為 4h，以無滲漏為合格。在潔凈、禁水區域宜采用高純氮氣，壓降＜3%為合格。
